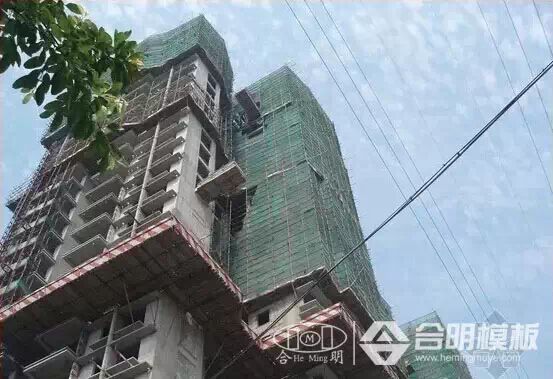

本文选用的案例工程由地下一层商铺，地上2栋33层标准层住宅组成。该工程设计框架为剪力墙结构，住宅部分为混凝土剪力墙结构。抗震设防烈度为6度。剪力墙抗震等级为三级（框架柱为四级）。该工程为丙类建筑，结构安全等级为二级。设计使用耐久年限为50年。建筑耐火等级为一级。屋面防水等级为Ⅱ级。

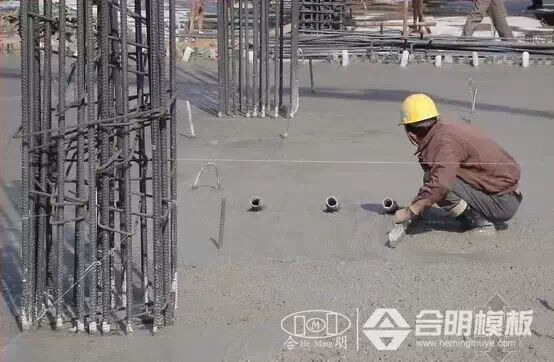

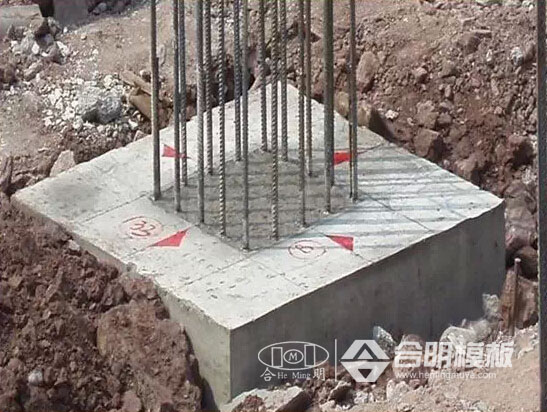

轴线投测到构件上。

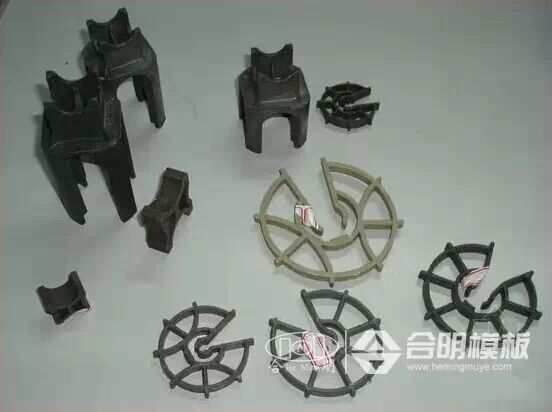

新型塑料垫块。

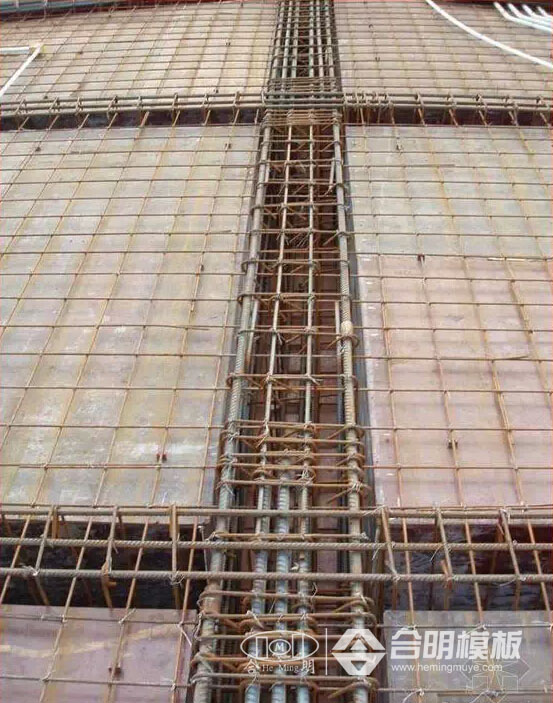

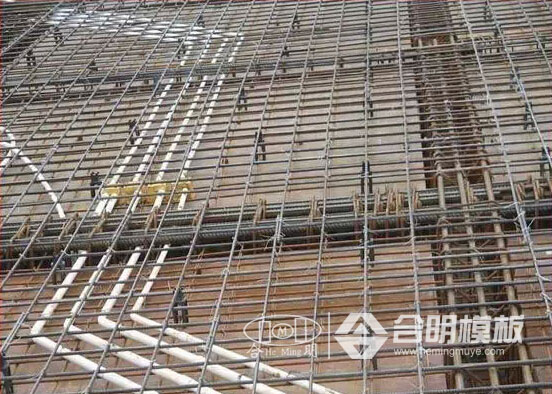

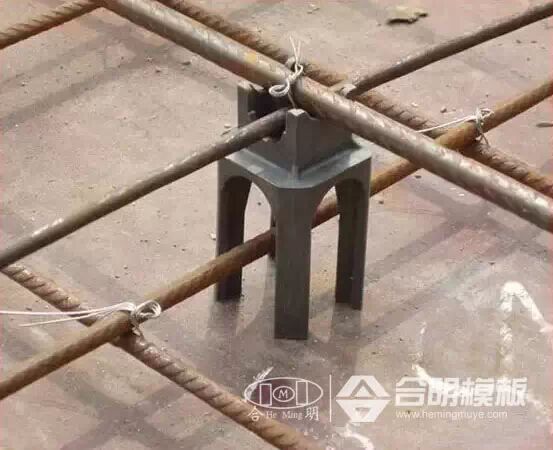

塑料马凳有效控制了双层钢筋之间的间距。

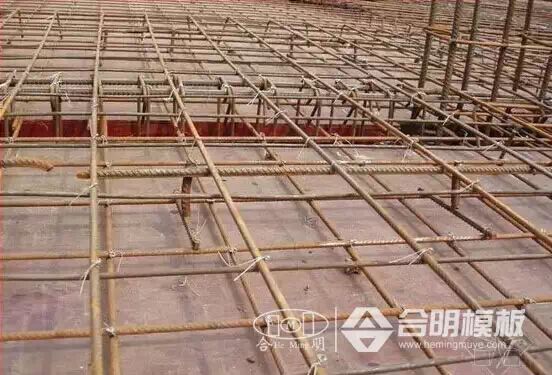

对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。

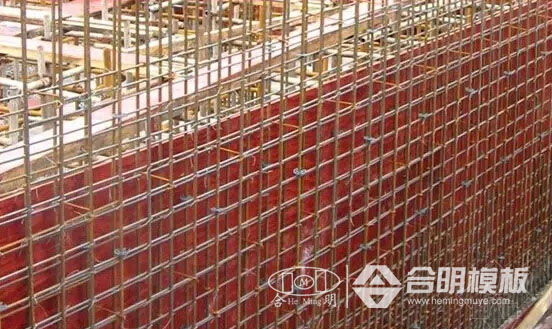

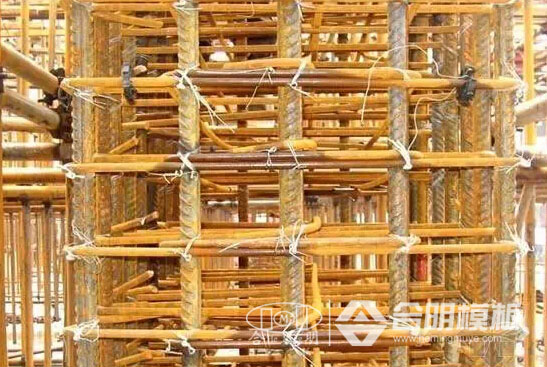

竖向钢筋采用卡具式塑料垫块定位。

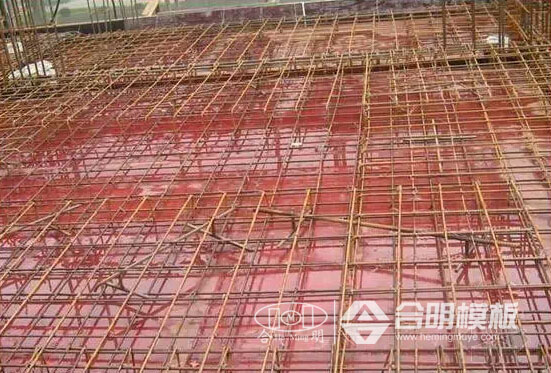

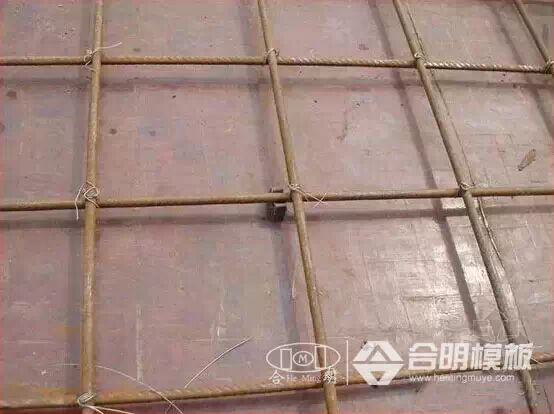

板底采用塑料垫块控制保护层。

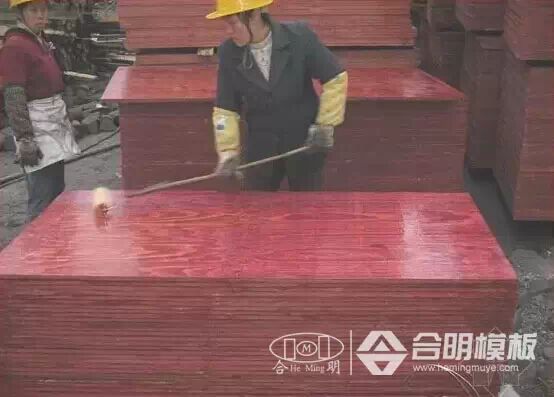

采用木模施工工艺。模板进场后，首先对模板涂刷清机油，放置一周后使用。使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。

配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。

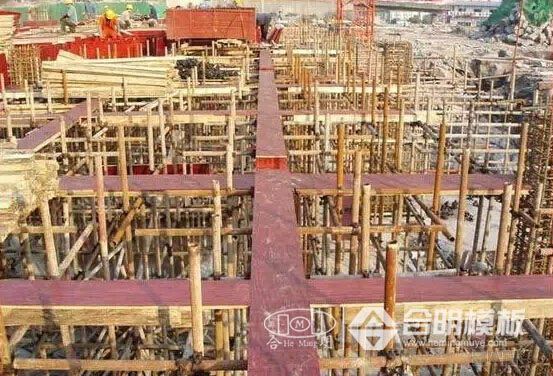

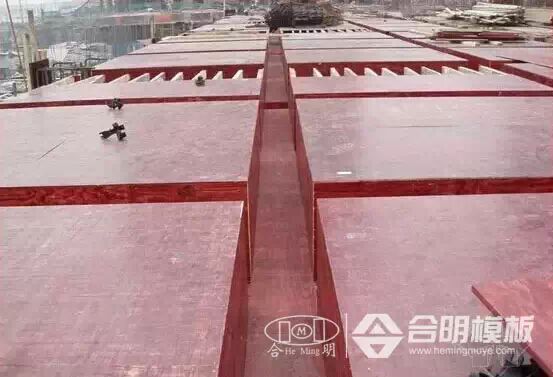

楼面模板铺设方法。

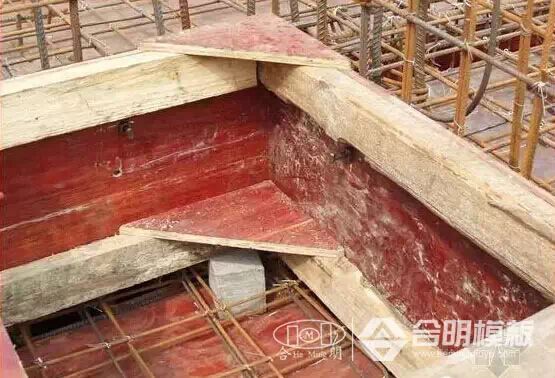

吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。

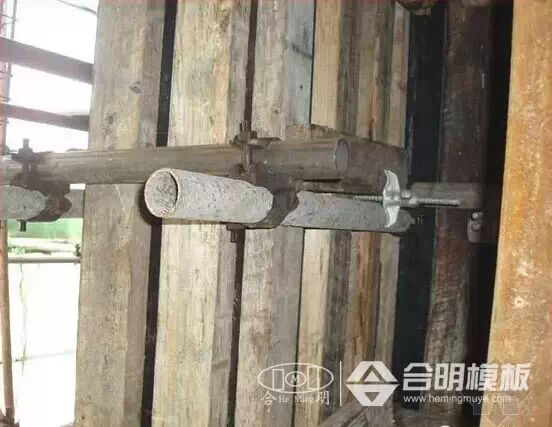

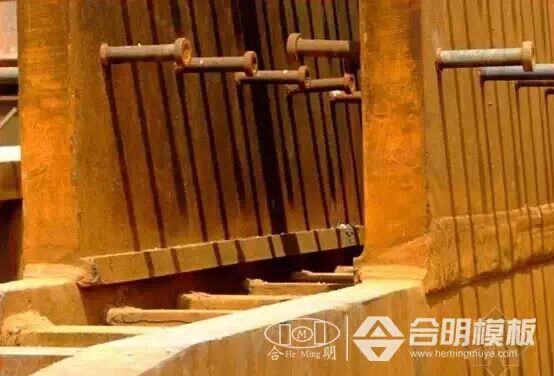

柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。

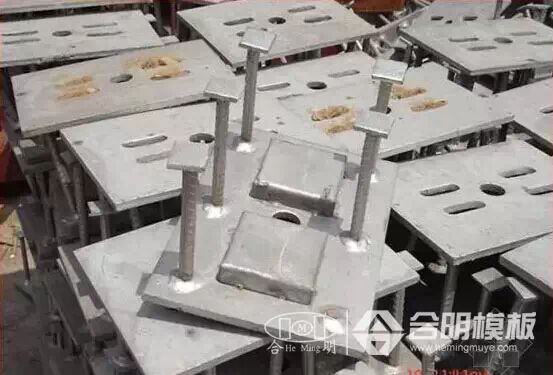

外墙上下层接缝处预留模板加固连接件，使其接缝严密。

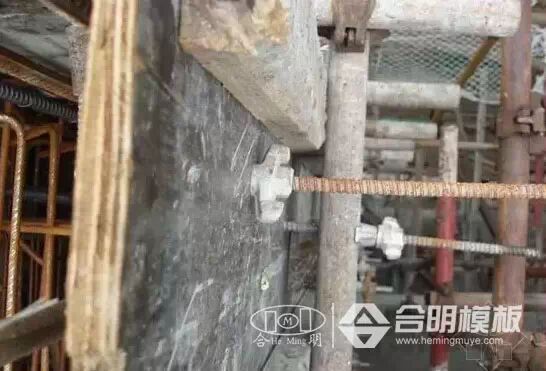

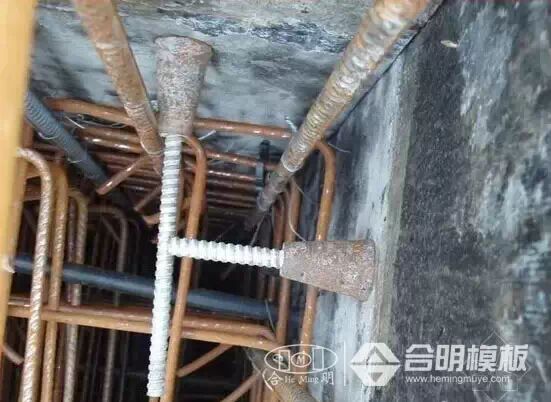

内置连接螺杆。

外侧固定方式。

可拆卸连接螺杆。

上层柱模根部加固示意。

使用外墙连接件拆模后的接缝效果。

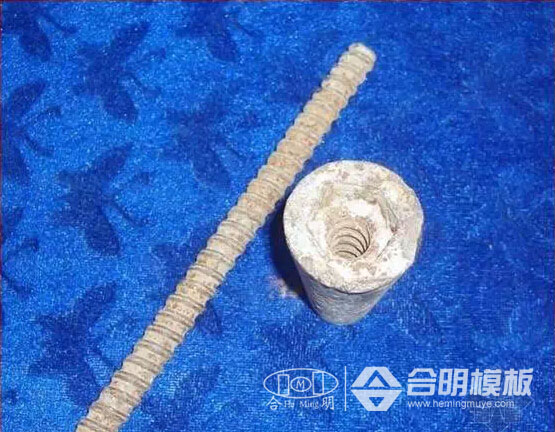

预埋锥体连接件拔除后的效果。

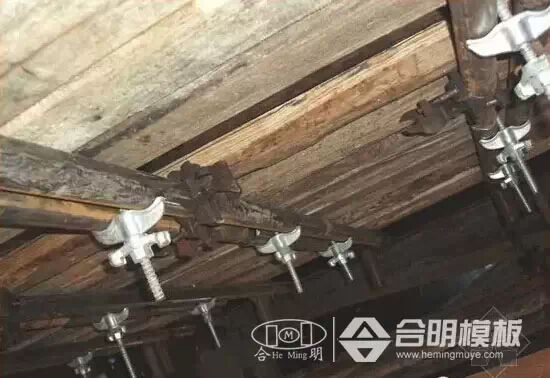

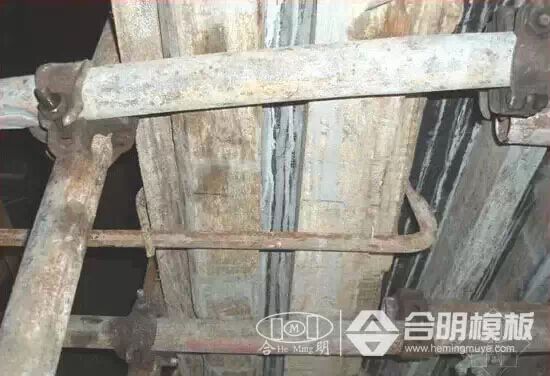

梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。

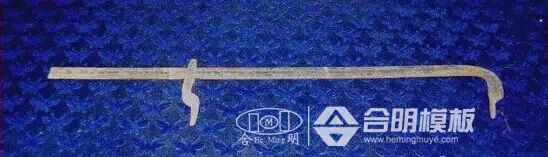

“步步紧”。

混凝土外观质量。

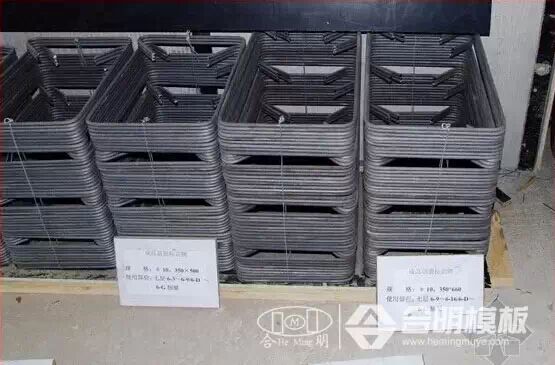

箍筋。

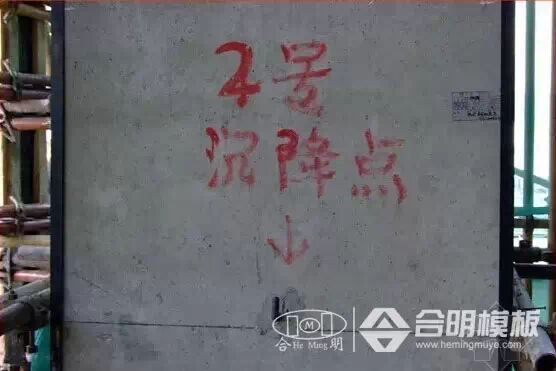

沉降观测点。

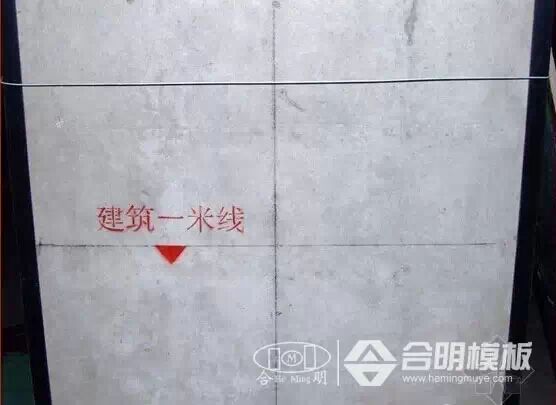

标高控制线，轴线控制线。

标高控制线。

施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。

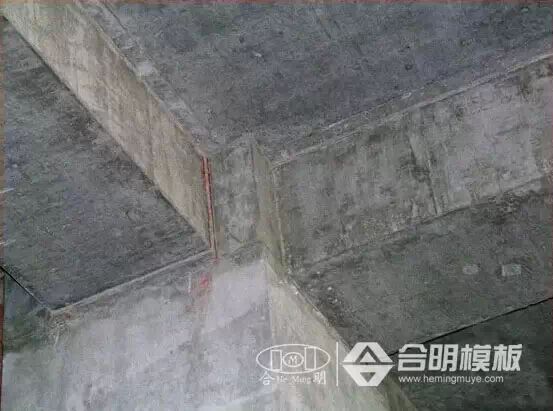

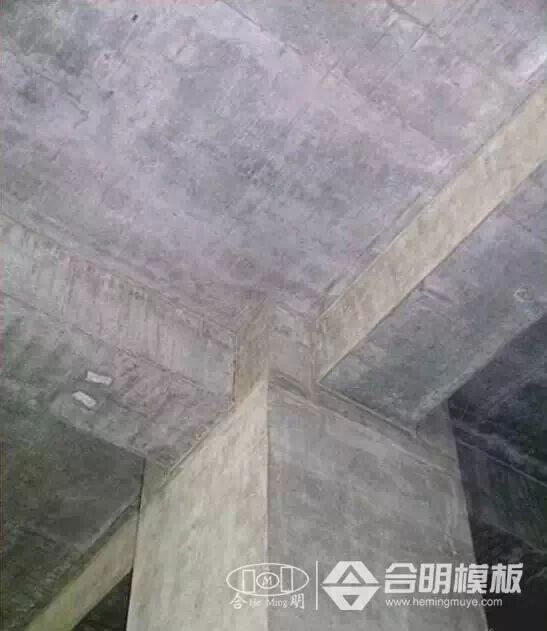

梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象。

梁柱接头模板拆模后效果。

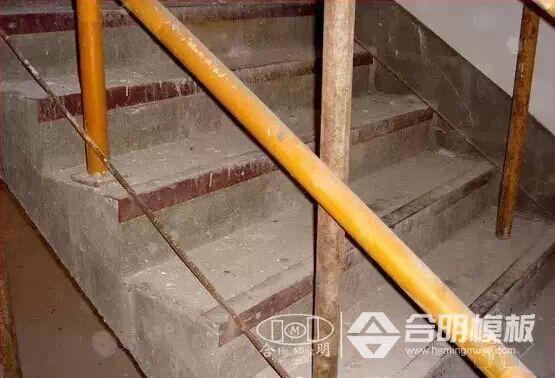

楼梯踏步。

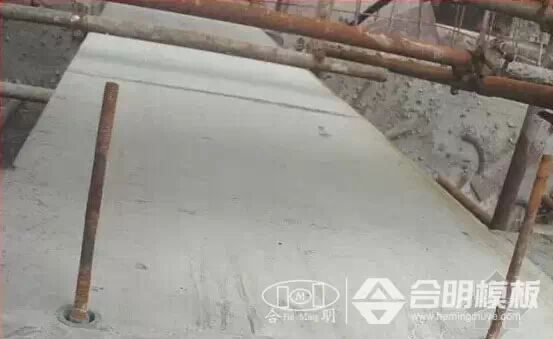

混凝土后浇带。

预留洞、盒。

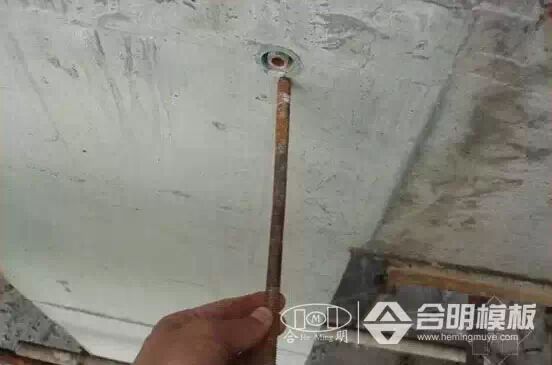

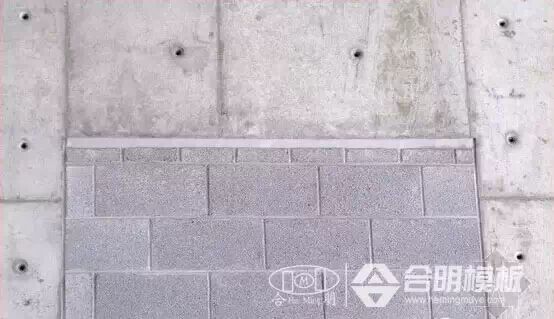

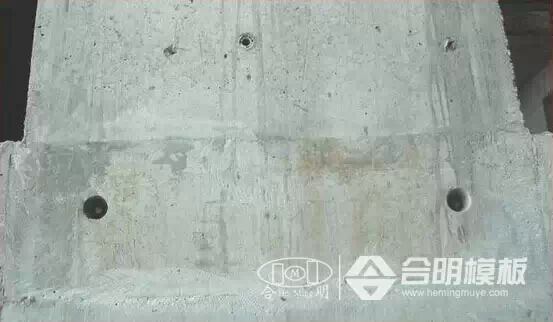

拉丝杆螺栓孔。

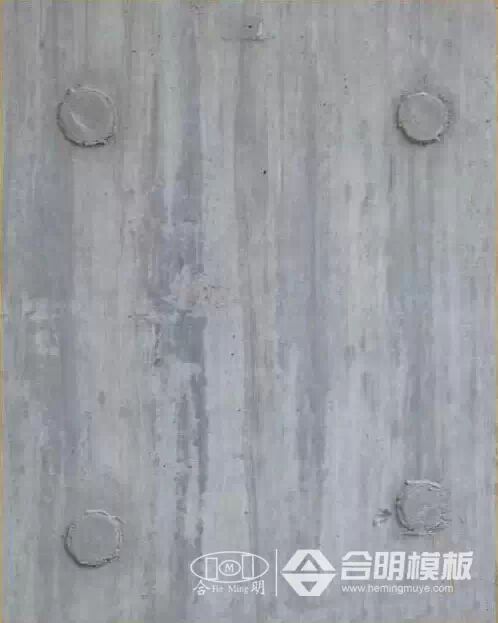

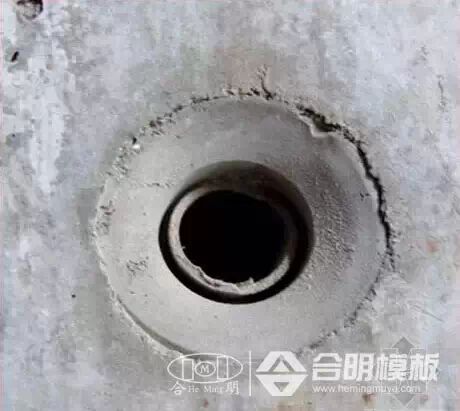

拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致。

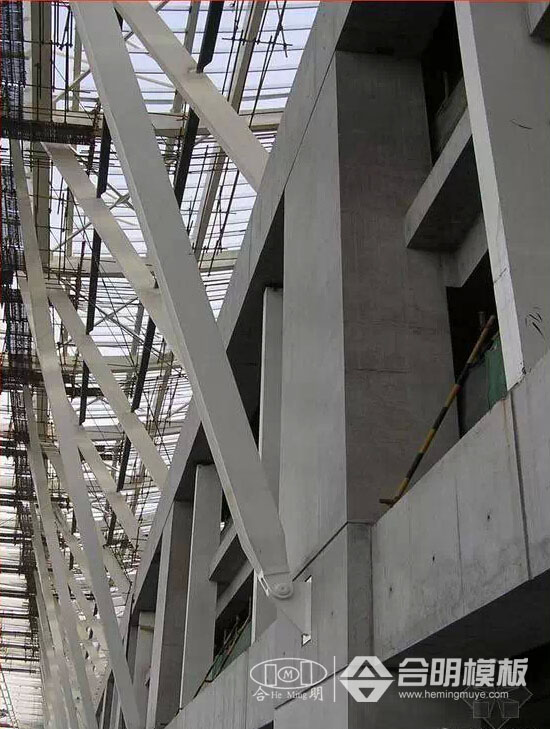

钢结构安装。

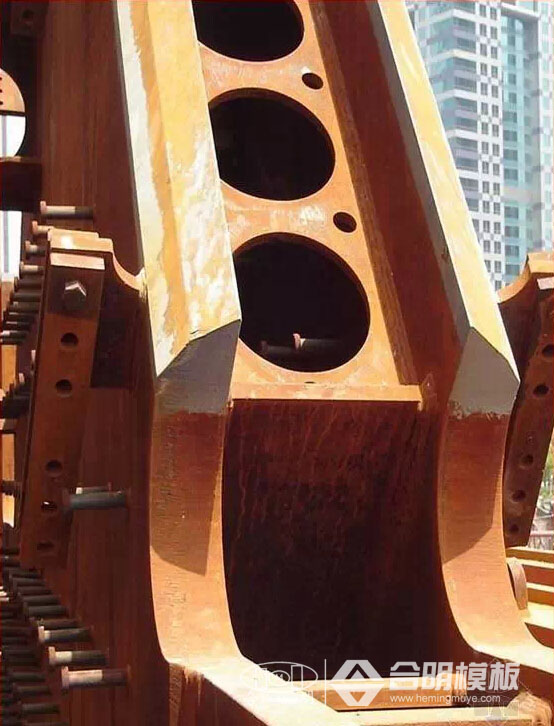

钢结构的倒角打磨、焊接。

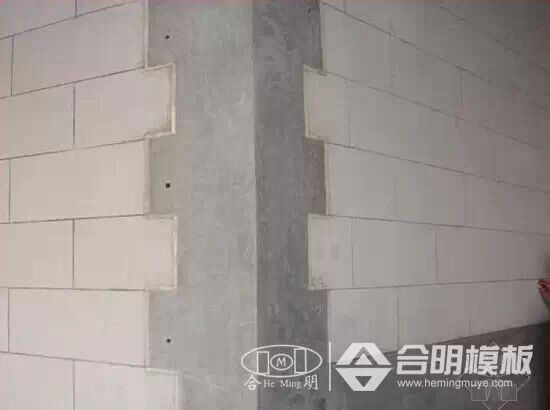

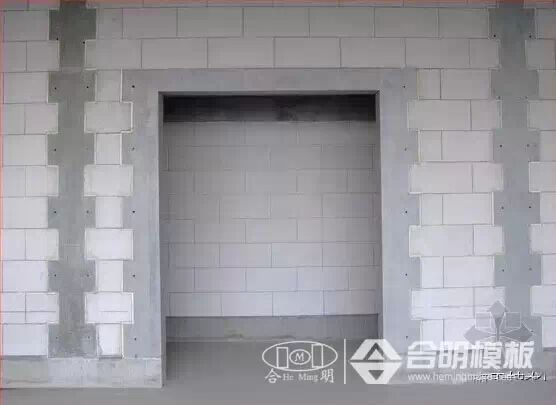

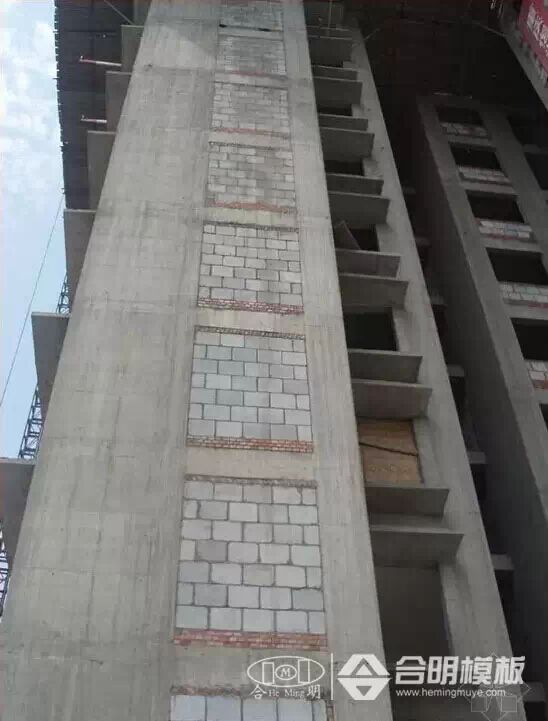

门洞、构造柱细部。

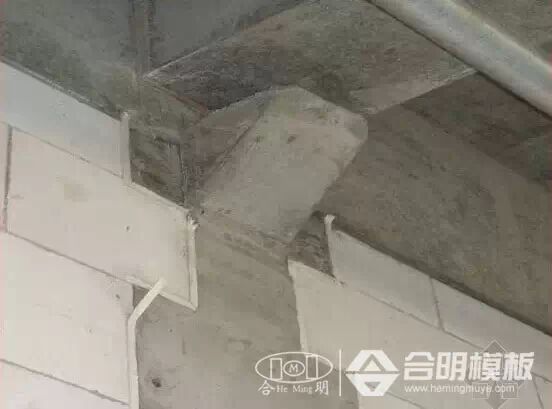

填充墙后塞口——采用加膨胀剂的细石混凝土填塞。

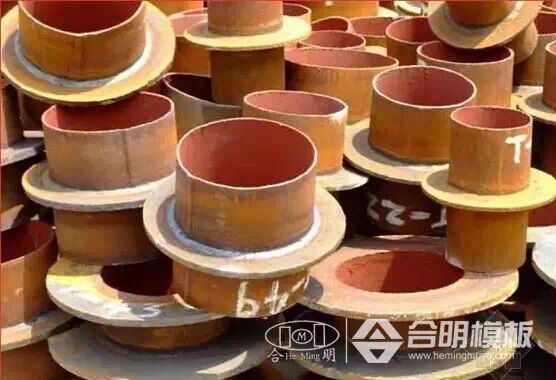

预埋件、预埋导管。

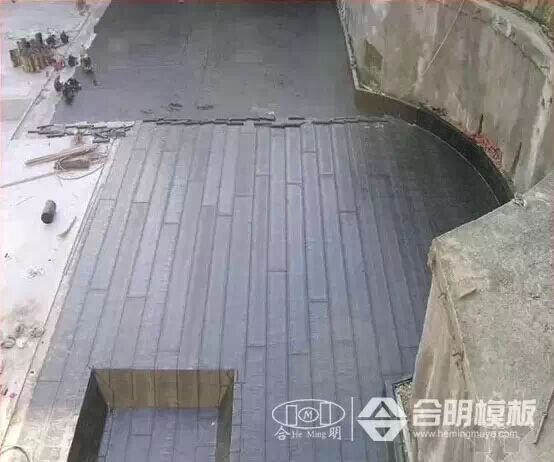

底板SBS防水卷材施工。

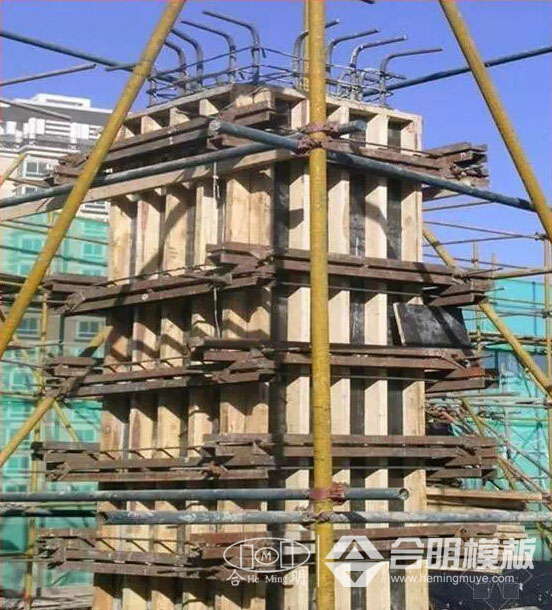

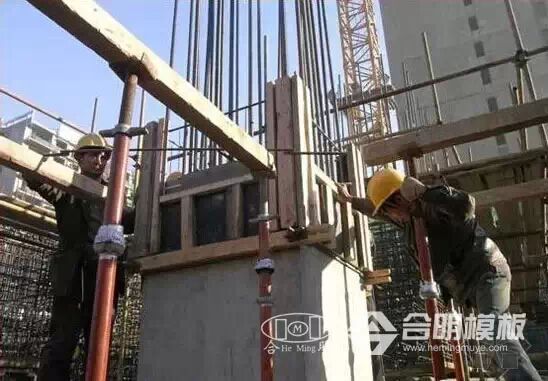

框架柱模板现场支设.

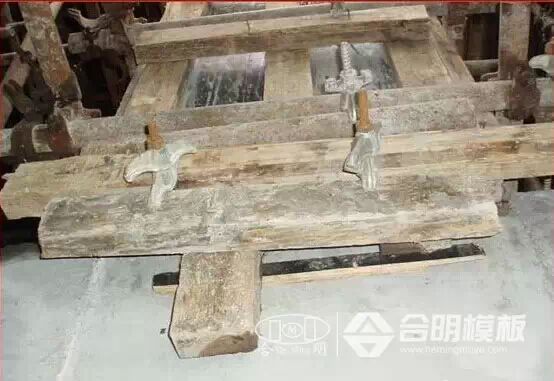

梁柱接头模板：采用18mm厚的多层板定型加工制作，严格控制加工尺寸。

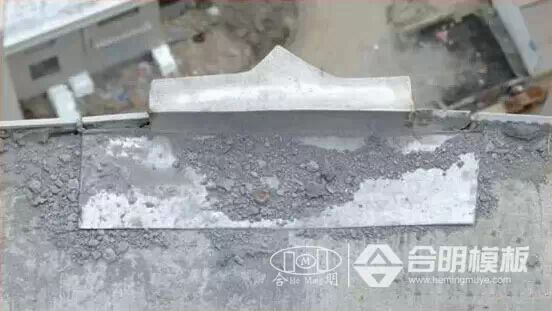

屋面变形缝细部处理。

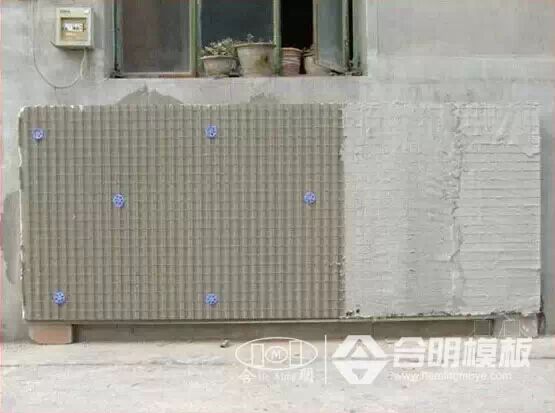

聚苯板保温层。
